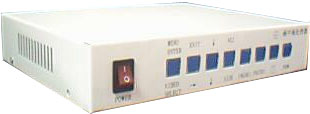

畫中畫處理器-公檢法審訊室同步錄音錄像配件



      畫中畫處理器是采用微電腦控制技術和數字圖像處理技術，將兩路或三路攝像機的實時圖像經過處理后同時顯示在同一個監視器屏幕上，非常適用于監控系統的集中觀察和監視。本產品采用畫中畫技術，有效監視目標，從而防止人為修改畫面的作弊行為，該產品使用簡單、方便,。功能強大。
      廣泛應用于電視臺、高速公路收費、銀行、公檢法審訊室、郵電、商場、賓館、超市、體育比賽、地鐵、環保及工業電視等現場領域需要合成視頻圖像的場合。

主要功能特點

●2路或3路視頻輸入，2路復合視頻輸出。
●每個通道可顯示獨立畫面；NTSC-PAL制兼容。
●輸出顯示模式：單畫面，1個畫中畫，2個畫中畫，四分割等
●三種畫中畫顯示模式，在選擇一個子畫面時其子畫面可自由插入不同位置顯示（可以隨意移動其在屏幕顯示的位置）。
●小畫面可設置七檔：1/2畫面、1/3畫面、1/4畫面、1/5畫面、1/6畫面、1/7畫面、1/8畫面。
●子、主畫面可凍結，大小畫面的亮度，對比度可調。
●大小畫面自動轉換和手動控制轉換功能。
●全屏顯示包括時間和日期等信息。
●可在畫面上疊加顯示漢字（訂做）
●斷電能記憶保存以前的設置

主要技術參數：

1、 信噪比不小于60db
視頻帶寬不小于5.5MC(1db)
2、小畫面
像素：基本畫面244點×73行
量化：6 bit
重現率：85％
3、接口特性
     視頻輸入/輸出采用標準PAL全電視頻信號，幅度1Vp-p，75歐BNC接頭。   2路/3路視頻輸入，1路視頻輸出，備有多路視頻輸入/輸出接口。232通訊接口�？刂平涌冢ú捎肈B9針輸出），開關量輸入/輸出，接口采用光電隔離進入系統。
4、工作環境
溫度范圍：-10℃ ～ +40℃
濕度范圍：≦90％
5、工作電源:AC220V
6、機身尺寸：230mm（長）×180mm（寬）×45mm（高）
7、凈重：1.5KG
